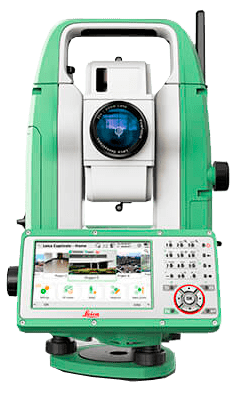

Estación total LEICA TS10-5" R500

MEDICIÓN ANGULAR

Precisión Hz y V

Absoluto, continuo, diametral  5’’
- Resolución de la pantalla: 0,1” (0,1 mgon)
- Compensación de cuádruple eje
- Configuración de precisión del compensador2: 0,5’’ / 1’’ / 1,5’’
- Alcance del compensador: +/- 4’
- Resolución del nivel electrónico: 2“
- Sensibilidad del nivel esférico: 6` / 2 mm

MEDICIÓN DE DISTANCIAS

Alcance

Prisma (GPR1, GPH1P): 1,5 m a 3,500 m
Prism GPR1 (modo de largo alcance) > 10.000 m
Sin Prisma / A cualquier superficie R500

Precisión / Tiempo de Medición

Normal (a prisma)
- Más preciso / Una vez: 1 mm + 1,5 ppm (normalmente 2,4 s)
- Una vez y Rápido: 2 mm + 1,5 ppm (normalmente 2 s)
- De forma continua: 3 mm + 1,5 ppm (normalmente < 0,15 s)
- Promedio: 1 mm + 1,5 ppm
- Modo de largo alcance / > 4 km: 5 mm + 2 ppm (normalmente 2,5 s)
Sin Prisma / A cualquier superficie
- 0 m - 500 m: 2 mm + 2 ppm (normalmente 3 - 6 s)
-  > 500 m: 4 mm + 2 ppm (normalmente 3 - 6 s)

Tamaño del punto láser

A 30 m: 7 mm x 10 mm
A 50 m: 8 mm x 20 mm
A 100 m: 16 mm x 25 mm

Objetivo

Aumento: 30x
Poder de resolución: 3”
Alcance de enfoque: 1,55 m/5,08 ft al infinito
Campo visual: 1°30’ / 1,66 gon / 2,7 m a 100 m

GENERAL

Pantalla y teclado

5" (pulgadas), 800 x 480 píxeles WVGA, color y táctil
Tecla de iluminación

Manejo

Accionamientos para HZ y V
Pulsador de activación: definible por el usuario con 2 funciones

Alimentación

Batería Li-Ion GEB331 (hasta 9 h)
Cargador GKL311 ( 3 h 30 min )
Tensión de fuente de alimentación externa - Tensión nominal 13,0 V CC y 16 W máx.

Almacenamiento de datos

Memoria interna: 2 GB Flash
Tarjeta de memoria: Tarjeta SD 1 GB o 8 GB
Memoria USB

Procesador

TI OMAP4430 1GHz Dual-core ARM® Cortex™ A9 MPCore™
Sistema operativo – Windows EC7

Interfaces

RS2327, dispositivo USB
Bluetooth®8, WLAN9
Cobertura lateral de datos móviles: LTE-Módem para acceso a Internet (Opcional)

Luces Guía de Replanteo (EGL)

Rango de trabajo: 5 m a 150 m
Precisión en la posición: 5 cm a 100 m
Longitud de onda rojo/naranja: 617 nm / 593 nm

Plomada láser (Laserclass 2)

Precisión
- Desviación de la línea de la plomada: 1,5 mm a una altura del instrumento de 1,5 m
- Diámetro del punto láser: 2,5 mm a una altura del instrumento de 1,5 m

Módulo AutoHeight

Precisión
- Precisión en la distancia: 1,0 mm (1 sigma)
- Alcance: 0,7 m a 2,7 m

Peso

4,4 - 4,9 kg

Especificaciones ambientales

Rango de temperaturas de trabajo: -20 °C a +50 °C
Polvo / Agua (IEC 60529) / Humedad: IP66 / 95 %, sin condensación
Versión Arctic: -35°C a +50 °C (Opcional)
Estándar militar 810G, método 506.5
